用途：

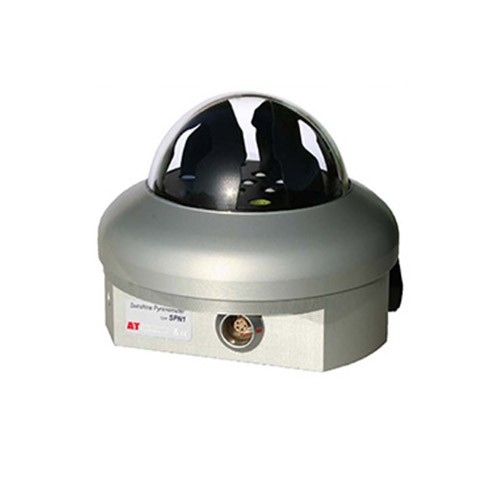

SPN1太陽能監測傳感器，為長期戶外測試而設計內置加熱器。也可作為遮光環日照強度計、日溫計或傳統的日照記錄器使用。SPN1太陽能監測傳感器操作簡便，無須常規調整和極性排列，可在任何緯度都可工作。
特點：
總輻射和散射輻射都可以同時測量，單位W/m2；
輻射WMO標準的日照閾值：120 W/m2導向光束；
無常規調整和極性排列
不需要移動部件，遮陰環和電動跟蹤裝置；
可在任何緯度進行測量工作；
精密的玻璃圓頂
寬頻率的熱堆傳感器
接近理想的光譜和余弦響應
標準的輸出靈敏度
設計特點：
SPN1 采用一排7 個微型熱堆傳感器和控制器控制遮光方式來測量射入日光的直射和散射部分。遮光方式和微型熱堆傳感器的排放，使得無論太陽在什么位置，至少有1 個熱堆傳感器完全暴露在陽光下并且至少有1 個完全在陰暗處。所有7 個微型熱堆傳感器接收同樣量的散射光。根據每個熱堆的讀數，微處理器計算出總輻射和散射的地面光線，并通過這些值得估算出日照狀況。
輸出：
SPN1 為總輻射和散射提供了兩個模擬電壓輸出及日照時數的數字輸出。這些輸出信號與數據記錄器相連，如Delta- T 的DL2e 及GP1。也可以直接通過RS232 串口連接電腦獲取讀數。
加熱器：
在結露、結冰、下雪的情況下，內置的加熱器可使玻璃圓頂仍保持透明，確保在惡劣的氣候條件下也能測得可靠的數據。
SPN1的設計原理：
SPN1 的設計原理被試用在Delta-T 的BF3 輻射傳感器上，并通過了有效測試。采用微型熱堆傳感器，高質量的玻璃圓頂和鋁制外殼，大大改進了最初的設計。內部電子元件為重新設計為高精確度、低功耗元件。SPN1 將總輻射減去散射可以得出直接輻射。
實驗比較結果：
SPN1 與Kipp & Zonen CM6BKipp & Zonen CM6B 傳感器中的一個被太陽追蹤圓盤遮蓋住。以下展示了樣品的測試結果。（SPN1無需太陽追蹤部件）
日照時數：
日照亮度的WMO 極限為與太陽直接光束垂直的平面上所接收到的120W. m-2.. 它不能使用地面余弦校正傳感器直接測量，因此SPN1 采用一個基于直接輻射散射比率的運算法則，并結合它們的絕對值來估算其在WMO 標準的少數百分比內。此圖表為BF3 Campbell-stocks 日照記錄計，在數月內試驗的結果比較圖。依據WMO 標準，BF3 的每日誤差為20 分鐘。相對應的，Campbell-stocks 的精確度更差，每日誤差將近1個小時。SPN1 是目前BF3 的日照傳感器的高級版本，使用的是相同的日照時數運算法則。
應用領域：
氣象學
太陽輻射
氣候變化
氣體污染
日照持續時間
云層研究農業和植物研究
ET和熱通量研究
冠層分析和模型化建筑學和建筑物設計
建筑管理系統
PV效率和能量平衡
技術規格：
WMO 級別 | 符合WMO 優質輻射計標準 |
總體精度：總輻射及散射 | ±5%（日積分） ±5% ±10W/m2（每小時平均值） ±8% ±10W/m2（個別讀數） 精度的可信度95% ，即在正常的氣候條件下，單個讀數在所設定的限制內的概率是95% 。 |
分辨率 | 0.6 W/m2 = 0.6mV |
測量范圍 | 0 ~>2000 W/m2 |
模擬輸出的對應關系 | 1mV = 1 W/m2 |
模擬輸出范圍 | 0~2500 mV |
日照狀態極限 | 120 W/m2導向光束 |
精度狀態精度 | ±10% |
余弦修正精度 | 0-90°頂角入射光的±2% |
方位角精度 | ±5%（360°旋轉） |
溫度漂移系數 | ±0.02% / ℃ |
工作溫度范圍 | -20~+70℃ |
校正/穩定性 | 工廠校準，建議每2年校準一次 |
響應時間 | <200ms |
光譜響應 | 400~2700nm |
光譜靈敏度變化 | 10%（典型） |
非線性 | <1% |
傾斜響應 | 可忽略 |
零點漂移 | 在室溫下，每變化5℃/小時，<3 W/m2； 夜晚讀數<3 W/m2。 |
工作緯度范圍 | -90°~+90° |
密封等級 | IP67等級 |
日照狀態輸出 | 無日照=開路 有日照=短路到接地 |
供電 | 2mA（不包含加熱器電源） 5V~15V DC |
加熱器供電 | 12V-15V DC，最大1.5A |
加熱器控制 | 外部溫度低于0℃，持續變化至20W 輸出 |
最低的無霜無冰溫度（使用加熱器時） | -20℃在風速0 m/s 時 -10℃在風速2 m/s 時 |
可選安裝底座 | 3×M5 底座分接孔；108mm PCD，120°間距 |
尺寸/重量 | 140mm直徑× 100 mm高度/940克 |
產地：英國
近日：
點將科技研發團隊調查研究了國內幾家主要的太陽能輻射監測設備代理商在光熱發電行業應用較多主要設備有荷蘭BSRN-30系列（荷蘭KIPP&ZONEN公司）、美國BSBR1000以及點將科技代理的英國SPN1等產品，對其各自的產品特點、應用現狀進行了對比了解。
通過對比，點將科技研發團隊了解到這幾款太陽輻射監測設備差異性主要體現在以下幾個方面：
英國SPN1 美國BSBR1000 荷蘭BSRN
1、穩定性：國產太陽輻射監測系統目前在穩定性方面與國外產品相比還有距離。一些光熱項目開發商告訴記者一個現象，建電站時，有時用國外輻射監測系統一套就可以了，只需隔一段時間校正一次。但是用國產輻射監測系統則要用2套甚至更多進行對比統計。經咨詢專業人員，記者了解到其實國內外設備的監測原理都一樣，一般都是使用熱電堆進行感光然后轉化成電流最后換算結果，但因?yàn)閲鴥?nèi)外產品材料的差異而導致了產品穩定性的較大差異。
2、 使用壽命：點將科技研發團隊了解到，陽光輻射監測設備的使用會隨著時間有一定的衰減，這是因?yàn)榻?jīng)過經年累月的風吹日曬，輻射監測設備中的熱電堆不可避免地會發生老化。而在這方面國內產品要處于絕對的劣勢，經了解，這也是由于材料方面國產設備沒有國外產品的技術水平高造成的。國產產品的使用壽命在超過1年后可能會在穩定性和精確度方面出現很大程度地下降，但國外產品卻可以保證較長時間地穩定使用。點將科技提供資料，瑞士氣象局于2005年開始使用的第一臺SPN1設備，至今還在正常使用和觀測?！ ?/p>
3、 產品價格：點將科技研發團隊發現，價格可能是國產設備目前的優勢。通過比較，荷蘭的BSRN-30價位高，市場價約在40萬左右。而美國BSBR1000產品較低一些，市場價約在20萬左右。英國SPN1市場價約在10萬左右，而國產的輻射監測設備市場價僅3~5萬左右。
4、 是測量精度：國內太陽輻射監測設備測量精度較低，誤差一般在5%左右。手持儀器的精度誤差要更大，在10%左右。而國外產品測量精度要高出很多，點將科技代理的英國SPN1經過國家氣象局標定結果為：總輻射觀測誤差為0.6%左右，直接輻射的觀測誤差為1%左右，經國家氣象局標定，其觀測精度也非常高。荷蘭BSRN-10系列和美國BSBR1000的測量精度更高，測量誤差能達到0.2%以內。
綜上所述，點將科技代理的英國SPN1這款產品比起上述兩款國外產品的優勢:
1、 體積較小，無移動部件，操作方便。
2、SPN1 采用一排7 個微型熱堆傳感器和控制器控制遮光方式來測量射入日光的直射和散射部分。遮光方式和微型熱堆傳感器的排放，使得無論太陽在什么位置，至少有1 個熱堆傳感器完全暴露在陽光下并且至少有1 個完全在陰暗處。
3、 這款產品與上述兩款國外產品的相比檢測精度略低，但性價比較高,經國家氣象局標定，其觀測精度也非常高。
4、 這款產品相對于上述兩款產品價格便宜，市場價約在10萬左右。建議對于前期用于野外無人值守、長期連續觀測的的光熱電站開發商可以采用。
5、在結露、結冰、下雪的情況下，內置的加熱器可使玻璃圓頂仍保持透明，確保在惡劣的氣候條件下也能測得可靠的數據。 此外點將科技代理的英國SPN1可以配合廠商自帶的GP1數據采集器自動記錄數據，記錄數據非常方便,具體如下：
1、GP1是一款功能強大、多用途、經濟型數據采集器，它為SPN1提供了一個低能耗的數據記錄方案。下圖為GP1怎樣記錄SPN1日照輻射傳感器讀數并數據輸出給PC或PDA。
2、當SPN1的輸出口與PC或其他串口設備直接相連時，也可以進行數據記錄。
