DJ-6393A插針莖流監測系統采用熱擴散式探針法原理測量莖流以獲得植物的耗水量。由于通常只加熱升高1℃-5℃，因而對作物無害。熱擴散式探針法原理被科學證明對絕大部分作物和許多樹種有效。莖流探頭無須標定，可直接通過能量平衡和植物液體流動的熱對流速率測量莖流通量。本系統傳感器為兩針傳感器。
系統介紹：
DJ-6393A插針莖流監測系統采用熱擴散式探針法原理測量莖流以獲得植物的耗水量。由于通常只加熱升高1℃-5℃，因而對作物無害。熱擴散式探針法原理被科學證明對絕大部分作物和許多樹種有效。莖流探頭無須標定，可直接通過能量平衡和植物液體流動的熱對流速率測量莖流通量。本系統傳感器為兩針傳感器。
特點：
最大支持8個傳感器，傳感器數量可選1-8個。
采用熱擴散理論，適合測量多種植物莖桿，且對植物無傷害。
系統具有多種供電方式，交直流兩用或配太陽能電池供電。
工作在極端環境中，工作溫度范圍為-20℃到70℃，濕度為100％，更低工作溫度可以通過定制擴展到-40℃。
中文操作軟件，操作簡單易懂，中文使用手冊。
測量參數：
植物莖流。
可擴展測量的參數：
空氣溫度、空氣相對濕度、大氣壓、風速、風向、降雨、土壤水分、土壤溫度、土壤電導率、土壤水勢、總輻射、光合有效輻射等。
應用領域：
各大高校、科研機構用于氣象、環境監測、農林等諸多領域。
技術參數：
DJ-6095數據采集器 | 圖片 | |
工作溫度 | -20°C 到+70°C，使用外部電池低溫可擴展至-40℃ | |
模擬輸入 | 支持8個單端輸入，可單獨配置，用于電壓測量 | |
脈沖計數 | 4個 | |
頻率 | 1個 | |
電壓激勵終端 | 3個 | |
開關12V | 12個 | |
SDI-12 | 8個 | |
RS485/ RS232 | 4個 | |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | |
供電 | 使用內置鋰電池時：18-24V，最大充電電流2A 使用外接電池時：12-16V供電 | |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 | |
內部鋰電池 | 根據需求可選16Ah/12.8V磷酸鐵鋰電池 | |
電力消耗 | 休眠：0.22mA，測量：12mA(不含傳感器)，網絡發送：最大40mA | |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | |
云平臺 | 支持，云端數據免費存儲 | |
充電 | 內置 MPPT 功能的太陽能充電控制電路 | |
GPS | 內置高精度GPS | |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | |

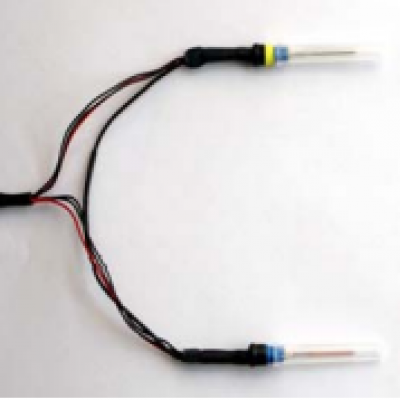

兩針SF-G插針莖流傳感器 | 圖片 | |
針長 | 直徑1.5毫米，長度33，43，63毫米（針長可定做） |
|
針數 | 2針 | |
加熱區域 | 針頂部20mm區域 | |
適用樹干直徑 | 大于5厘米 | |
電源 | 可調精密電壓源供電 | |
線纜長度 | 5米，可延長至20米 | |
占用通道 | 1個RS485通道 | |
T100W-100AH (100W/100AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 100W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 5.49A | |
短路電流（Isc） | 5.95A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 100AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
