系統介紹：

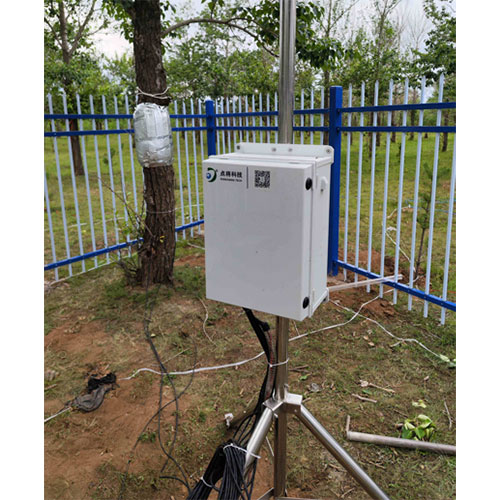

DJ-6393B插針莖流(TDP法)監測系統采用熱擴散式探針法原理測量莖流以獲得植物的耗水量。由于通常只加熱升高1℃-5℃，因而對作物無害。熱擴散式探針法原理被科學證明對絕大部分作物和許多樹種有效。莖流探頭無須標定，可直接通過能量平衡和植物液體流動的熱對流速率測量莖流通量。本系統傳感器為兩針傳感器。
特點：
最大支持8個傳感器，傳感器數量可選1-8個。
采用熱擴散理論，適合測量多種植物莖桿，且對植物無傷害。
系統具有多種供電方式，交直流兩用或配太陽能電池供電。
工作在極端環境中，工作溫度范圍為-20℃到70℃，濕度為100％，更低工作溫度可以通過定制擴展到-40℃。
中文操作軟件，操作簡單易懂，中文使用手冊。
測量參數：
植物莖流。
可擴展測量的參數：
空氣溫度、空氣相對濕度、大氣壓、風速、風向、降雨、土壤水分、土壤溫度、土壤電導率、土壤水勢、總輻射、光合有效輻射等。
應用領域：
各大高校、科研機構用于氣象、環境監測、農林等諸多領域。
技術參數：
DJ-6095數據采集器 | 圖片 | |
工作溫度 | -20°C 到+70°C，使用外部電池低溫可擴展至-40℃ | |
模擬輸入 | 支持8個單端輸入，可單獨配置，用于電壓測量 | |
脈沖計數 | 4個 | |
頻率 | 1個 | |
電壓激勵終端 | 3個 | |
開關12V | 12個 | |
SDI-12 | 8個 | |
RS485/ RS232 | 4個 | |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | |
供電 | 使用內置鋰電池時：18-24V，最大充電電流2A 使用外接電池時：12-16V供電 | |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 | |
內部鋰電池 | 根據需求可選16Ah/12.8V磷酸鐵鋰電池 | |
電力消耗 | 休眠：0.22mA，測量：12mA(不含傳感器)，網絡發送：最大40mA | |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | |
云平臺 | 支持，云端數據免費存儲 | |
充電 | 內置 MPPT 功能的太陽能充電控制電路 | |
GPS | 內置高精度GPS | |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | |
兩針插針莖流傳感器 | 圖片 | |
針長 | 2cm |
|
組成 | 2針式，探針直徑1.5毫米 | |
適用樹干直徑 | 大于5厘米 | |
電源 | 可調精密電壓源供電 | |
線纜長度 | 5米，可延長至20米 | |
占用通 | 1個RS485通道 | |
T100W-100AH (100W/100AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 100W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 5.49A | |
短路電流（Isc） | 5.95A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 100AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
