系統介紹：DJ-6215 非飽和導水率測量系統可以自動測量土壤水分、土壤水勢、土壤水分特征曲線和土壤的非飽和導水率。
系統概述： DJ-6215非飽和導水率測量系統可同時測量4個土壤樣品環，利用飽和-蒸發原理，運用不同深度的2個微型張力計系統和精確稱重系統同時對所需的數據進行測量。
特點：
適用于各種土壤樣品
操作簡單，最多可以同時測量4套土壤樣品。
連續測量原狀飽和土壤表面的水分蒸發
樣品無擾動測量，只需要確保土樣的風干條件保持恒定即可
連續記錄每隔一段時間的土樣重量
連續記錄張力計所在點的水分運移
最小采樣間隔時間為1分鐘
自動計算pF，Ku數值
測量參數：
土壤水分、土壤水勢、土壤水分特征曲線、土壤的非飽和導水率
可擴展測量參數：
氣壓、空氣溫濕度
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
TEROS 31土壤水勢和溫度傳感器 | ||
水勢: |
| |
測量范圍 | -85至+50kPa（沸騰延遲期間最高可達-150kPa） | |
精度 | ±0.15 kPa | |
分辨率 | ±0.0012 kPa | |
溫度： | ||
范圍 | -30至+60℃ | |
分辨率 | ±0.01℃ | |
精度 | +0.50℃ | |
通信規范： | ||
輸出 | DDI串口 | |
數據記錄器兼容性 | METER ZL6 和 EM60 數據記錄器或任何支持 3.6 至 28.0 VDC 激勵和 SDI-12、Modbus RTU或TensioLINK通信的數據采集系統 | |
物理規格： | ||
尺寸 | 寬度: 23.5 毫米(0.93 英寸) 高度: 49.0 毫米(1.93 英寸) 深度: 17.5 毫米(0.69 英寸) | |
張力計軸徑 | 5毫米(0.19 英寸) | |
張力計軸長 | 2、5、7、10、15 或 20 厘米 | |
材料 | 陶瓷：Al2O3；軸:PMMA；傳感器單元：PMMA和TPE | |
工作溫度范圍 | 0-50℃ | |
線纜長度 | 1.5m | |
線纜直徑 | <3.0毫米(<0.12英寸 | |
連接器類型 | 4針立體聲插頭 | |
立體聲插頭接頭直徑 | 3.5 毫米 | |
導體規格 | 31 AWG 排擾線 | |
電氣和時序特性： | ||
電源電壓(VCC至GND) | 最低: 3.6 VDC；典型值: 12.0 VDC；最大值: 28.0 VDC | |
數字輸入電壓(邏輯高電平) | 最低: 1.6Vc ；典型值:3.3V；最大值: 5.0V | |
數字輸入電壓(邏輯低電平) | 最小值: -0.3V；典型值: 0.0V；最大值: 0.9V | |
數字輸出電壓(邏輯高電平) | 典型值:3.6V | |
電源線轉換率 | 最小值: 1.0 V/ms | |
電流消耗(測量期間) | 最小值: 18.0 毫安；典型值: 25.0 mA；最大值: 30.0 mA | |
電流消耗(睡眠時) | 最小值: 0.03 毫安；典型值: 0.05 毫安；最大值: 0.90 毫安 | |
上電時間(DDI串行) | 最小值: 125 毫秒；典型值: 130 毫秒；最大值: 150 毫秒 | |
開機時間(SDI-12) | 最小值: 125 毫秒；典型值: 130 毫秒；最大值: 150 毫秒 | |
開機時間(SDI-12、DDI串行禁用) | 最小值: 125 毫秒；典型值: 130 毫秒；最大值: 150 毫秒 | |
測量持續時間 | 最小值: 60 毫秒；典型值: 65 毫秒；最大值: 70 毫秒 | |
服從標準 | EMISO/IEC17050：2010（CE標志） | |

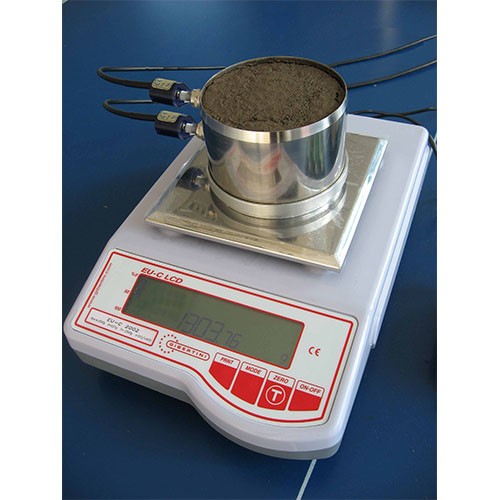

EU-C 2000稱重傳感器 | 圖片 | |
容量 | 2000g | |
分辨率 | 0.01g | |
重復性 | 0.02g | |
反應時間 | 2.5s | |
托盤尺寸 | 150mm*150mm | |
土壤樣品體積 | 500cm3 | |
土壤樣品尺寸 | Φ100x63.7 | |
數據傳輸口 | RS232 | |
試驗時間 | 2-10天(取決于土壤類型) | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
