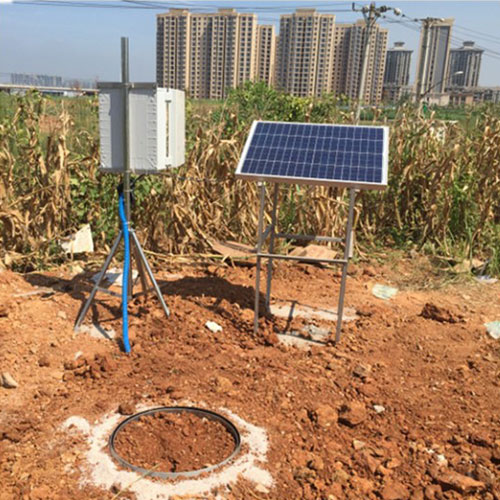

系統介紹：DJ-6211B小型雙層桶土壤蒸滲系統是用于研究水分平衡、物質平衡、土壤溶質運移的全新工具。測量的土柱桶有多種規格可選，并可根據客戶需要來進行定制，測量點可以分布在任意不同深度，可無人值守監測。適用于野外地點的測量和監測。
DJ-6211B小型雙層桶土壤蒸滲系統的土柱桶材料選用了不銹鋼材質，尺寸可以根據需求定制。小型土柱研究，推薦尺寸為直徑30-60cm，高度30-100cm（可以根據客戶需求，定制其他尺寸），可以根據客戶研究需求，取原位土或者回填土進行監測。
系統概述：蒸滲系統是基于水量平衡原理直接測量地表蒸散的成組設備，能夠?qū)崿F(xiàn)降雨量、蒸發散量和排水量的精確測量；選配各種類型的傳感器，可用于研究水分特征曲線研究、生態恢復、小型模擬試驗、土壤水的流動性、土壤中物質的遷移、土壤的吸附作用及緩沖性、水平衡分析、滲濾液分析、地下水補給分析、物質運移、物質轉化研究、耕作方法研究、氣候研究、能量平衡研究、模擬試驗校正、水通量研究，地下水補給模擬研究，滲濾物的確定等。
系統特點：
可實時顯示數據、定時接收數據；
實時發送數據，自動定時下載數據，無需人員采集數據；
輸出數據為表格式，便于在Excel和各種數據處理軟件和數據庫軟件下調用。
測量參數：
土壤水分、土壤溫度、土壤蒸發量、土壤入滲量
可擴展測量參數：
土壤電導率、土壤熱通量、土壤水勢、土壤溶液取樣
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR350數據采集器 | ||
模擬輸入 | 支持4個單端（SE）或2個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 |
|
脈沖計數 | 8 個(P_SW, P_LL, C1, C2, 和SE1 至 SE4) | |
電壓激勵終端 | 2個(VX1, VX2) | |
開關12V | 2個(SW1, SW2) | |
數字I/O | 7個端子(C1、C2、P_SW、SE1 ~ SE4)可配置數字輸入輸出。包括狀態高/低、脈寬調制、外部中斷、通信功能。注意:C2和P_SW不做脈寬調制。 | |
通訊端口 | USB Type C 2.0 、RS232 、RS485 | |
輸入限制 | -100 to +2500 mV | |
模擬電壓精確度 | 注：精度規格不包括傳感器或測量影響 0℃至40℃時，±(0.04%的測量值+偏移量) 40℃to +70℃時，±(0.1%的測量值+偏移量) | |
ADC | 24位 | |
供電 | 16~32V（充電輸入，最大充電電流1.1A）直接供電12V | |
實時時鐘精度 | 每年最大誤差為±3分鐘，裝配可選的GPS校正后可縮短至±10μs | |
內置協議 | Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) | |
通訊協議 | PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 | |
最大掃描頻率 | 10Hz | |
CPU驅動/程序內存 | 50MB | |
內部存儲 | 50M內存 | |
平均功耗 | 0.5mA(12Vdc) | |
操作溫度 | -40° 到+70°C（標準）； | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
尺寸 | 16.3 x 8.4 x 5.6 cm | |
重量 | 306g | |
HydraProbe土壤三參數傳感器 | ||||
測量參數 | 介電常數 土壤濕度 體積電導率 孔隙水電導率EC 土壤溫度 傳感器間可變性 |
| ||
測量范圍 | 介電常數：1至80，其中1=空氣，80 =蒸餾水 土壤濕度：從完全干燥到完全飽和（從0%到100%飽和） 體積電導率：0 to 1.5 S/m 孔隙水電導率EC：必須大于0.10 wfv 土壤溫度：-40°C至75°C 傳感器間可變性：n/a | |||
測量精度 | 介電常數：< ± 0.5%或± 0.2 土壤濕度：大多數土壤均為± 0.01 WFV 土壤濕度：細紋理土壤±≤0.03* 體積電導率：±為2.0%或0.02 S/m，以通常較大者為準 孔隙水電導率EC：n/a 土壤溫度：± 0.3°C 傳感器間可變性：± 0.012 WFV (θm3 m-3) | |||
測量分辨率 | 介電常數：0.001 土壤濕度：0.001 體積電導率：0.001 孔隙水電導率EC：0.001 土壤溫度：0.1°C | |||
*精度可能因某些土壤紋理而不同。**溫度測試證書從-40°C到75°C可提供 | ||||
電池和通信： | ||||
SDI-12 | RS485 | Modbus | ||
電源 | 9-16 VDC | 9-16 VDC | 9-16 VDC | |
功率 | 1 mA空閑/ 25 mA活動 | 2.5 mA空閑/ 25 mA激活 | 2.5 mA空閑/ 25 mA激活 | |
線纜 | 3線：電源、接地、數據 | 四線：電源，接地，com+，com- | 四線：電源、接地、A、B | |
最大線纜長度 | 60 m | 1219米 非拼接標高：304.8米 | 1219米 非拼接標高：304.8米 | |
波特率 | 1200 | 9600 | 1200-115200.9600（默認） | |
波特率 | SDI-12 | 自定義或打開規格 | Modbus RTU | |
溫度和特性： | ||||
工作溫度 | -40°C至75°C | |||
存儲溫度 | -40°C至75°C | |||
防水性 | 允許連續完全浸泡 | |||
線纜規格 | 18量規（RS-485/Modbus），抗紫外線，直接埋設 | |||
振動和抗沖擊性 | 優秀；PVC外殼和304級不銹鋼探針 | |||
物理特性： | ||||
長度 | 124 mm | |||
直徑 | 42 mm可選的輕薄外殼版本：35.8毫米 | |||
重量 | 200 g可選的輕薄外殼版本：184 g | |||
電纜重量 | 80g/m | |||
感應體積（圓柱形區域） | 長度：2.2英寸（5.7 cm）直徑：1.2英寸（3.0 cm） | |||
FRT 15D全量程張力計 | ||
測量參數 | 土壤水勢 |
|
測量范圍 | -100~+1500Kpa（pF4.2） | |
工作溫度 | 0~40℃（土壤溫度） | |
酸堿度范圍 | PH2~10 | |
輸出信號 | 0~1 VDC | |
電源 | 20mA，5~20V | |
接口/輸出信號 | RS485 | |
連接 | M12傳感器插頭，4針 | |
尺寸 | 直徑25mm，長度150mm | |
校準范圍 | 4~30℃（100%水飽和度時） | |
相對誤差 | ±0.5% | |
陶瓷頭 | 尖端圓錐形 | |
點將稱重系統 | ||
額定量程 | 0-500KG |
|
產品材質 | 鋁合金 | |
靈敏度 | 2.0±0.002mv/v | |
分辨率 | 0.01mm(蒸滲桶測量直徑為φ500mm條件下) | |
準確度 | 0.02mm(蒸滲桶測量直徑為φ500mm條件下) | |
精度等級 | C3 | |
安全過載 | 150%(單位：% of R.C.) | |
零點溫度影響 | ±0.015%F.S/10℃ | |
蠕變 | 0.015%F.S | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
