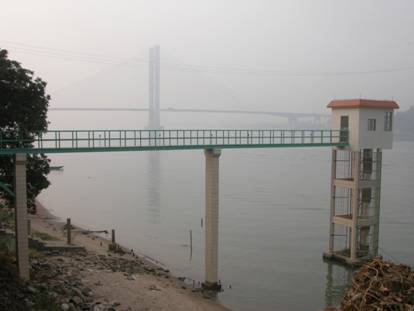

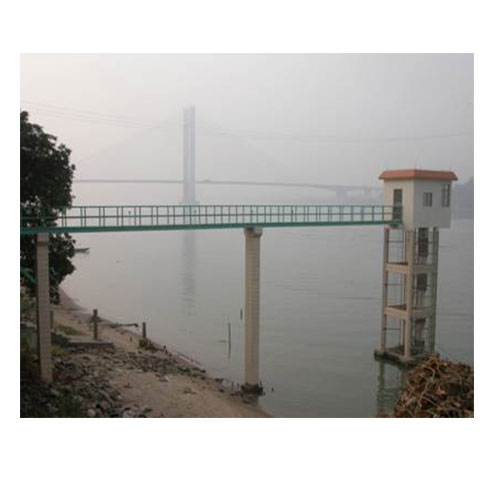

用途：1000型水文水質自動監測站可以同時測量水位、流速、pH、電導率、溶解氧、氧化還原電位和濁度等指標。還可以增加多種氣象環境傳感器。目前廣泛應用于河流、溪流、地下水和海洋等環境監測。
數據采集器：
數據采集器 | 圖示 | |
模擬輸入通道數量 | 8個差分或16個單端 |
|
最大掃描速率 | 100Hz | |
最大輸入電壓量程 | ±5000mV | |
模擬電壓分辨率 | 差分：667 μV（±5000mV）、333 μV（±2500mV）、33.3 μV（±250mV）、3.33 μV（±25mV）、1.0 μV（±7.5mV）、0.33 μV（±2.5mV）；基本：1333 μV（±5000mV）、667 μV（±2500mV）、66.7 μV（±250mV）、6.7 μV（±25mV）、2.0 μV（±7.5mV）、0.67 μV（±2.5mV） | |
A/D分辨率 | 13位 | |
輸入阻抗 | 20G? | |
突發模式 | 1.5 KHz | |
脈沖通道 | 2個 | |
模擬輸出通道 | 3個 | |
激發電壓 | ±5000mV可調 | |
數字端口 | 8個I/O口 | |
供電 | 9.6~16 VDC | |
內存 | 4MB | |
內部時鐘精度 | ±3分鐘/年 | |
同步測量 | 可接SDM信號 | |
工作溫度 | 標準：-25~+50℃；擴展：-55~85℃ | |
工作濕度 | 0~95%，非冷凝 | |
尺寸 | 21.6厘米×9.9厘米×2.2厘米 | |
重量 | 1公斤 | |
水位傳感器：
CS451壓力式水位傳感器 | 圖示 | |
測量時間 | <1.5秒 |
|
輸出 | SDI-12（1.3版本），1200 bps；RS-232 9600 bps | |
分辨率 | 0.0035%FS | |
干藏溫度 | -10~+80℃ | |
工作溫度 | 0~+60℃ | |
溫度精度 | ±0.2℃ | |
超壓 | 雙倍壓力范圍 | |
供電 | 6~18 VDC | |
休眠功耗 | <50 μA | |
測量/通訊功耗 | 8 mA（1秒測量） | |
最大功耗 | 40 mA | |
測量范圍 | 可選2米、5.1米、10.2米、20.4米、50.9米、102米 | |
測量精度 | 標準型全量程的±0.1%，高精度型±0.05% | |
最大電纜長度 | SDI-12輸出（1秒連接單一端口）約457米，SDI-12輸出（10秒連接單一端口）約60米，RS-232輸出60米 | |
氣隙 | 標準和加重頭錐0.653厘米，NPT裝置2.72厘米 | |
材質 | 316L不銹鋼 | |
尺寸 | 長度213.36毫米×直徑21.34厘米 | |
傳感器重量 | 0.17公斤（不含電纜） | |
電纜重量 | 0.421公斤/米 | |
SR50A超聲波測距傳感器 | 圖示 | |
測量時間 | <1.0秒 |
|
輸出選項 | SDI-12（version 1.3）、RS-232、RS-485（輸出選項可選擇配置內部跳線） | |
波特率 | 1200~38400 bps（RS-232、RS-485模式） | |
供電 | 9~18VDC | |
測量范圍 | 0.5~10米 | |
束流接收 | 約30° | |
分辨率 | 0.25毫米 | |
精度 | ±1厘米或測量距離的0.4%（需要外部溫度補償） | |
工作溫度 | -45~+50℃ | |
證書 | CE認證 | |
尺寸 | 長度10.1厘米×直徑7.5厘米 | |
重量 | 1.0公斤 | |
功耗 | 激活（典型）250mA，休眠SDI-12模式<1.0mA，休眠RS-232/RS-485模式<1.25mA（≤9600 bps），<2.0mA（>9600 bps） | |
CS475雷達式水位傳感器 | 圖示 | |
測量范圍 | 50毫米~20米 |
|
精度 | ±5毫米 | |
分辨率 | 1毫米 | |
輸出協議 | SDI-12 | |
雷達頻率 | 約26 GHz | |
電磁兼容 | EN 61326，電器設備等級B | |
脈沖能量 | 最大1 mW | |
波速角 | 10° | |
輸入電壓 | 9.6~16 VDC | |
過載保護 | 1.5 KVA | |
工作溫度 | -40~+80℃ | |
溫度靈敏度 | 平均Tk：2毫米/10K，最大5毫米（-40~+80℃） | |
抗振性 | 4 g和5~10Hz機械震動 | |
外殼等級 | NEMA 4x | |
外殼材質 | 鋁，涂層IP66/68 | |
發射角材質 | 316L不銹鋼 | |
側蓋直徑 | 8.6厘米 | |
末蓋直徑 | 8.6厘米 | |
頭高度 | 11厘米 | |
發射角長度 | 13.7厘米 | |
總長 | 26.6厘米 | |
發射角直徑 | 7.5厘米 | |
重量 | 1.7公斤（不含托架），2.3公斤（含托架） | |
耗電 | 12V供電時休眠4.7mA，測量14mA | |
流速傳感器：
6526-51流速水位溫度記錄儀 | 圖示 | |
流速測量范圍 | 21~4500毫米/秒，雙向 |
|
流速測量精度 | 測量值的2% | |
流速測量分辨率 | 1毫米/秒 | |
水位測量范圍 | 0~5米 | |
水位測量精度 | 校準低量程的±0.25% | |
水位測量分辨率 | 2.5毫米（0~2.5米），5毫米（2.5~5米） | |
溫度測量范圍 | -17~+60℃ | |
溫度測量分辨率 | 0.1℃ | |
計算流量 | 流速，總流量 | |
通道類型 | 管道，明渠，自然河流 | |
存儲容量 | 512KB，CMOS RAM | |
記錄間隔 | 可設定5秒~1周 | |
通訊端口 | RS232，300~38400bps | |
SDI-12 | 1200 bps，儀器通道 | |
控制 | CMOS輸出觸發（水樣） | |
兼容性 | STARLOG兼容 | |
電纜 | 15米，9芯通氣，SQL兼容 | |
供電 | 外置12V DC電池 | |
耗電 | 11.5V DC~15V DC，65uA待機，200mA激活，90mA通訊 | |
工作溫度 | 0~+60℃水溫 | |
材質 | PVC主體 | |
尺寸 | 290×70×25毫米 | |
重量 | 850克（帶15米電纜為2公斤） | |
pH傳感器：
CSIM11 pH傳感器 | 圖示 | |
pH量程 | 0~14 pH |
|
零電位 | 7.0 pH ±0.2 pH | |
鈉誤差 | <0.05 pH在0.1摩爾Na離子（12.8pH時） | |
輸出 | ±59 mV/pH | |
溫度量程 | 0~+80℃ | |
壓力范圍 | 0~30 psig | |
精度 | 全量程±0.1% | |
阻抗 | <1 Mohm @ 25℃ | |
參比室 | 單一的KCL/AgCl混合液 | |
殼體材質 | ABS | |
觸水材料 | ABS、特氟龍、玻璃、鈦 | |
響應時間 | 10秒（95%的讀數） | |
漂移 | 每周<2 mV | |
內部鋰電池壽命 | 5年 | |
尺寸 | 長度17.8厘米×直徑3.0厘米 | |
重量 | 0.5公斤（帶4.5米電纜） | |
電導率傳感器：
CS547A水體電導率傳感器 | 圖示 | |
電導率測量范圍 | 0.005~7.0 mS/cm |
|
溫度測量范圍 | 0~50℃ | |
電導率測量精度 | 讀數的±5%（0.44～7.0 mS/cm，25℃時的KCl、Na2SO4、NaHCO3和NaCl標準溶液中） | |
溫度多項式線性誤差 | 典型<0.1℃（0~48℃時） | |
熱敏電阻互換性 | 典型<0.2℃（0~50℃時） | |
材質 | 環氧樹脂外殼，316不銹鋼環、聚氨酯電纜 | |
pH工作范圍 | 溶液pH低于3.0或大于9.0會損壞不銹鋼外殼 | |
工作溫度 | 0~50℃ | |
最小管道內徑 | 2.79厘米 | |
工作深度 | 最大305米 | |
尺寸 | 2.5×1.9×8.9厘米 | |
重量 | 120克（帶1.2米電纜） | |
溶解氧傳感器：
CS511溶解氧傳感器 | 圖示 | |
測量范圍 | 0.5~50 ppm |
|
輸出 | 33 mV±9 mV（100%飽和），<2 mV（0%飽和） | |
精度 | ±2% | |
反應時間 | 5分鐘（從100%到0%溶解氧） | |
最小液體流速 | 5 cm/s透過薄膜 | |
最小工作深度 | 6.35厘米 | |
壓力 | 0~100 psig | |
自動溫度補償 | +4~+40℃ | |
探頭電解液 | NaCl+甘油（防凍液） | |
尺寸 | 直徑5.72厘米×高度17.78厘米 | |
重量 | 約0.8公斤 | |
氧化還原電位傳感器：
CSIM11-ORP氧化還原電位傳感器 | 圖示 | |
ORP量程 | -700~+1100 mV |
|
溫度量程 | 0~+80℃ | |
壓力范圍 | 0~30 psig | |
精度 | 全量程±0.1% | |
阻抗 | <1 Mohm @ 25℃ | |
參比室 | 單一的KCL/AgCl混合液 | |
殼體材質 | ABS | |
觸水材料 | ABS、特氟龍、玻璃、鈦 | |
響應時間 | 10秒（95%的讀數） | |
漂移 | 每周<2 mV | |
內部鋰電池壽命 | 5年 | |
尺寸 | 長度17.8厘米×直徑3.0厘米 | |
重量 | 0.5公斤（帶4.5米電纜） | |
濁度傳感器：
OBS500濁度傳感器 | 圖示 | |
雙探頭 | 90°側散射和后散射雙探頭 |
|
測量范圍 | 0~4000 NTU | |
主動和被動防污 | 快門、清潔刷、抗微生物劑、銅、可選套管。 | |
精度 | 讀數的±2%或0.5 NTU（取最大值） | |
溫度測量范圍 | 0~+40℃ | |
溫度測量精度 | ±0.3℃ | |
發射器波長 | 850 nm | |
供電需求 | 9.6~18 VDC | |
測量時間 | <10秒 | |
最大潛水深度 | 100米 | |
尺寸 | 直徑4.8厘米×長度27厘米 | |
重量 | 0.59公斤 | |
電纜長度 | 最大500米 | |
休眠功耗 | <200 μA | |
測量功耗 | <40 mA | |
通訊功耗 | <40 mA | |
最高峰值電流 | 200 mA（50毫秒快門馬達啟動） | |
主動快門馬達 | <120 mA | |
輸出信號 | SDI-12（版本1.3，1200 bps）、RS-232（9600 bps）、模擬（0~5 VDC） | |
產地：美國
